Revisar válvulas

Debido a que la parte de sellado es una esfera recubierta de caucho, la válvula de retención de bola tiene un buen rendimiento de sellado, operación confiable y buena resistencia al golpe de ariete. La parte de sellado puede ser de una sola bola o de múltiples bolas, hay disponible una válvula de retención de bola con tamaños grandes. Sin embargo, su parte de sellado es una esfera hueca recubierta de goma, que no es adecuada para tuberías de alta presión, sino solo para tuberías de media y baja presión. Dado que la carcasa de la válvula de retención de bola se puede fabricar con acero inoxidable y la esfera hueca de la parte de sellado se puede cubrir con plásticos de ingeniería de politetrafluoroetileno, también se puede aplicar a tuberías con medios corrosivos generales. El disco de la válvula de retención de bola es esférico y su principio es similar al de la válvula de retención de elevación.




La válvula de retención de globo es una válvula multipropósito con funciones de válvulas de globo y válvulas de retención. Su estructura es similar a la de la válvula de globo, pero su vástago y disco no son fijos. Cuando se baja el vástago de la válvula para presionar firmemente el disco contra el asiento de la válvula, actúa como una válvula de globo; cuando el vástago de la válvula sube, actúa como una válvula de retención. En tuberías que necesitan instalar válvulas de globo (o válvulas de compuerta) y válvulas de retención al mismo tiempo, como el extremo de salida de las bombas de agua, o en lugares donde la posición de instalación es limitada, como barcos, la instalación de válvulas de retención de globo puede ahorrar costos de instalación y espacio.




Una válvula de retención de diafragma es un tipo de válvula de retención que se ha desarrollado rápidamente en los últimos años. Aunque la temperatura de funcionamiento y la presión de trabajo de la válvula de retención de diafragma están limitadas por el material del diafragma, tiene un buen rendimiento en la prevención de golpes de ariete, fabricación simple, bajo costo y bajo nivel de ruido, y es especialmente adecuada para ocasiones con baja presión y temperatura. Las válvulas de retención de diafragma tienen una variedad de formas estructurales. Las válvulas de retención de diafragma se dividen en válvulas de retención de diafragma plano, válvulas de retención de pico de pato y válvulas de retención de diafragma cónico.




La válvula de pie es una especie de válvula de retención, que es una válvula plana de baja presión. Su función es asegurar que el líquido fluya en una dirección en la tubería de succión, para que la bomba pueda funcionar normalmente. Cuando la bomba deja de funcionar por un corto tiempo, el líquido no puede regresar al tanque de la fuente de agua, asegurando que la tubería de succión se llene de líquido para facilitar el arranque de la bomba. La válvula de pie juega un papel en evitar que el agua fluya hacia atrás. La válvula de pie se puede dividir en válvulas de pie de plástico y válvulas de pie de metal según el material, y también se puede clasificar en válvulas de pie ordinarias y válvulas de fondo con flujo de agua de retrolavado. La válvula de fondo se utiliza principalmente en bombas y otros equipos mecánicos para el tratamiento de lodos. Por lo general, la válvula de fondo se instala en la parte inferior de la tubería de succión submarina de la bomba para evitar que el lodo fluya hacia atrás.

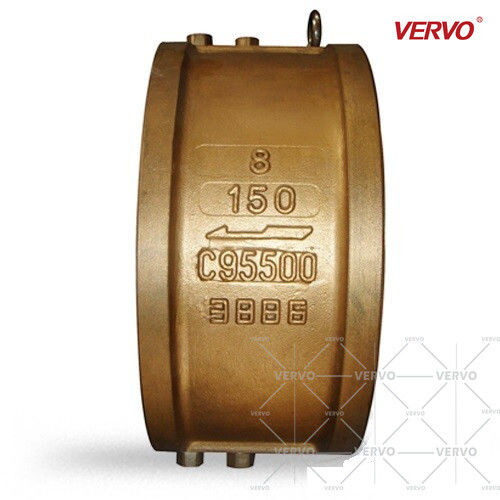

La válvula de retención de mariposa de doble disco también es una válvula de retención de clapeta, pero tiene discos dobles que se cierran bajo la acción de un resorte. El fluido de abajo hacia arriba empuja el disco de la válvula. La válvula tiene una estructura simple, y la oblea se instala entre dos bridas, con dimensiones pequeñas y peso ligero. El doble disco de la válvula de retención de mariposa de doble lóbulo hace que el sellado y la operación del asiento de la válvula sean más efectivos. El resorte de brazo largo de la válvula de retención de mariposa de doble disco permite que el disco se abra y se cierre sin rozar contra el asiento de la válvula, y el resorte actúa de forma independiente para cerrar el disco (para un tamaño de DN150 y superior). El manguito de soporte articulado de la válvula de retención de mariposa de disco doble reduce la fricción y minimiza el golpe de ariete cuando el disco independiente aborta.

La válvula de retención de mariposa de doble disco también tiene características estructurales especiales, lo que la convierte en una válvula de retención sin impacto de alto rendimiento. Estas características incluyen apertura sin limpieza, resortes independientes para la mayoría de los tamaños de válvula y sistemas de soporte de disco independientes. Algunas válvulas de retención no tienen estas características. La válvula de retención de mariposa de disco doble también se puede diseñar como tipo orejeta, brida doble y cuerpo de válvula extendido.




(1) Apertura y cierre rápidos: el disco de la válvula de retención de flujo axial tiene un recorrido corto y el diseño de estructura aerodinámica tiene baja resistencia, lo que puede lograr el propósito de un cierre rápido.
(2) Silencioso: La apertura y cierre del disco está en un sistema de equilibrio dinámico. La válvula opera de manera balanceada. La velocidad de flujo inverso es pequeña en el momento del cierre, y el reinicio del resorte hace que la válvula se abra y cierre sin impacto, reduciendo el ruido y el efecto del golpe de ariete.
(3) Excelente rendimiento de sellado: el disco tiene pesos livianos y el disco liviano y de baja inercia tiene poco impacto en el asiento de la válvula después de cerrarse en una carrera corta, lo que puede reducir efectivamente la fuga causada por daños en el sellado superficie del asiento de la válvula.
(4) Bajo consumo de energía de funcionamiento: el fluido que fluye a través de la válvula de retención de flujo axial puede abrir completamente la válvula solo al vencer la fuerza del resorte, y la tasa de flujo crítica requerida es mucho menor que la requerida por la válvula de retención oscilante. Bajo la premisa de garantizar completamente el área de circulación, el consumo de energía de funcionamiento se puede reducir al máximo.
(5) Resistencia de fluido pequeña: la estructura de flujo axial y el canal de flujo aerodinámico en la superficie de flujo pueden garantizar que el fluido esté en un estado de flujo laminar, de modo que la válvula tenga un coeficiente de resistencia de flujo pequeño y ahorre energía.
(6) Instalación flexible: en comparación con otros tipos de válvulas de retención del mismo tamaño, la válvula de retención de flujo axial tiene una longitud corta, peso ligero, posiciones de instalación pequeñas y puede instalarse horizontal, vertical y en cualquier ángulo.




Las válvulas de retención accionadas por resorte se refieren a un tipo de válvula cuyas partes de apertura y cierre son discos de válvula circulares, que pueden bloquear el flujo inverso del medio al actuar sobre su peso y presión media. Las válvulas de retención de resorte también se usan en tuberías de sistemas auxiliares de suministro donde la presión puede aumentar por encima de la presión del sistema.




La válvula de retención de la oblea es pequeña; la carrera del disco es corta y es asistido por un resorte para cerrar la válvula. La velocidad de cierre de la válvula es rápida. La resistencia de la válvula de retención de la oblea es pequeña y el coeficiente de resistencia del fluido ξ es de 2,6 a 2,7. Con el aumento del diámetro de la válvula, se reduce el coeficiente de resistencia del fluido. La válvula de retención de la oblea se puede instalar horizontal o verticalmente. Tiene pesos ligeros, y no hay necesidad de establecer soporte. La apertura de la válvula de retención de la oblea es muy pequeña y el disco se puede abrir completamente con una pequeña diferencia de presión; la válvula de retención de oblea tiene una estructura general, que es simple y compacta, y la fuerza de impacto es pequeña cuando la válvula está cerrada. La válvula de retención tipo oblea tiene una pequeña presión de golpe de ariete, larga vida útil y buena confiabilidad.


1. La longitud de la estructura es corta, que es solo 1/4 a 1/8 de la válvula de retención de brida tradicional.
2. La válvula de retención tipo oblea tiene tamaños pequeños y pesos livianos; su peso es solo de 1/4 a 1/20 de la válvula de retención de brida tradicional.
3. El disco se cierra rápidamente y la presión del golpe de ariete es pequeña.
4. Se pueden utilizar tuberías horizontales o verticales, que son fáciles de instalar.
5. El canal de flujo es suave y la resistencia del fluido es pequeña.
6. La válvula de retención wafer tiene una acción sensible y un buen rendimiento de sellado.
7. La carrera del disco es corta y el impacto de cierre es pequeño.
8. La válvula de retención wafer tiene una estructura general simple y compacta y una apariencia hermosa.
9. La válvula de retención wafer tiene una larga vida útil y un rendimiento confiable.




Las válvulas de retención de elevación se pueden dividir en válvulas de retención verticales y válvulas de retención horizontales. El disco de la válvula de retención de elevación tiene forma de pistón, por lo que también se denomina válvula de retención de pistón. Cuando comienza el flujo, es empujado por el fluido aguas arriba, desacopla el asiento de la válvula y abre la vía del flujo; cuando el flujo se detiene, el disco regresa al asiento de la válvula bajo la acción de la gravedad para cortar el reflujo.




Las válvulas de retención oscilantes se dividen en válvulas de retención de un solo disco, válvulas de retención de doble disco y válvulas de retención de discos múltiples. La resistencia al fluido de la válvula de retención oscilante es menor que la de la válvula de retención de elevación. Es adecuado para ocasiones con grandes diámetros. La posición de instalación no está limitada y generalmente se instala en tuberías horizontales. Las válvulas de retención de un solo disco oscilante generalmente se usan en tuberías con diámetros medianos. Cuando se selecciona una válvula de retención oscilante de un solo disco para una tubería de gran diámetro, para reducir la presión del golpe de ariete, es mejor usar una válvula de retención de cierre lento que pueda reducir la presión del golpe de ariete. La válvula de retención de doble disco oscilante es adecuada para tuberías con diámetros grandes y medianos. La válvula de retención oscilante de doble disco tiene una estructura pequeña y peso ligero, y es una válvula de retención más rápida; La válvula de retención oscilante multidisco es adecuada para tuberías de gran diámetro.




La válvula de retención de mariposa es una válvula de retención de paso directo, que es adecuada para tuberías con baja presión y grandes diámetros, y la ocasión de instalación es limitada. La presión de trabajo de la válvula de retención de mariposa no puede ser muy alta, pero el diámetro nominal puede ser muy grande, que puede alcanzar más de 1200 mm; la presión nominal es inferior a 6,4 MPa. La válvula de retención de mariposa se puede convertir en un tipo de oblea, que generalmente se instala entre las dos bridas de la tubería en forma de conexión de oblea.




1. Una válvula de retención roscada tiene una estructura corta, un volumen pequeño y un peso ligero.
2. El disco se cierra rápidamente y la presión del golpe de ariete es pequeña.
3. El canal de flujo es suave. La resistencia del fluido es pequeña; la acción es sensible y el rendimiento de sellado es bueno.
4. Es fácil de instalar y se puede instalar en tuberías tanto en dirección horizontal como vertical.


Las válvulas de retención roscadas se utilizan ampliamente en la industria química, petroquímica, petrolera, papelera, minera, eléctrica, de gas licuado, alimenticia, farmacéutica, de abastecimiento y drenaje de agua, municipal, de equipos mecánicos, de la industria electrónica, de la construcción urbana y de otros campos.




Una válvula de retención con brida también se denomina válvula unidireccional con brida, que está conectada por extremos de brida. Las bridas de entrada y salida del cuerpo de la válvula están alineadas con las bridas en ambos extremos de la tubería y conectadas por pernos. Una válvula de retención bridada se usa ampliamente para tuberías en instalaciones municipales, construcción, petroquímica, energía eléctrica y metalurgia.


Cuando el medio fluye en la dirección especificada, el vástago de la válvula es empujado por la fuerza del medio para hacer que el medio fluya; Cuando la presión en el extremo de entrada es menor que la presión en el extremo de salida, dependiendo del peso del vástago de la válvula y la presión generada por el flujo inverso del medio, el disco de la válvula se puede cerrar, lo que puede evitar el reflujo de la médium.




Las válvulas de retención soldadas incluyen válvulas de retención soldadas a tope y válvulas de retención soldadas por encastre. Las válvulas de retención soldadas a tope se utilizan ampliamente para alimentos, medicinas, textiles, energía eléctrica, construcción naval, metalurgia, construcción, petróleo, aguas residuales y otros campos. Una válvula de retención soldada a encaje tiene un área empotrada donde se puede insertar la tubería.

Las válvulas de retención de acero inoxidable se dividen en válvulas de retención de acero inoxidable de elevación, válvulas de retención de acero inoxidable oscilantes, válvulas de retención de disco de acero inoxidable y varias válvulas de retención de acero inoxidable tipo wafer. Cuando la válvula de retención se instala en la tubería, se convierte en una de las partes fluidas de la tubería completa. El proceso de apertura y cierre del disco de la válvula se ve afectado por las condiciones de flujo transitorio del sistema en el que se encuentra; a su vez, las características de sellado del disco de la válvula influyen en el flujo del fluido.




La válvula de retención de hierro fundido es adecuada para la mayoría de las tuberías horizontales en el tanque, lo que puede evitar automáticamente el flujo inverso del medio y proteger el equipo aguas arriba. La válvula de retención de elevación de hierro fundido se usa en tuberías de agua y vapor con temperaturas de trabajo inferiores e iguales a 200 °C, y se usa para abrir y cerrar en una dirección para evitar que el medio fluya hacia atrás.




Las válvulas de retención de PP tienen peso ligero, buena resistencia a la corrosión, apariencia hermosa, fácil instalación, amplia gama de aplicaciones. Se pueden usar para medios como agua, aire, aceite y líquidos químicos corrosivos.




Las válvulas de retención de acero al carbono son duraderas y pueden soportar fácilmente altas presiones y temperaturas. La presión requerida para abrir la válvula es un aspecto importante a considerar al comprar una válvula de retención de acero al carbono. Si la presión diferencial requerida es alta, habrá una caída de presión en la válvula.
